無線電 DIY–車外天線安裝

2011.03.07　 作者：OPTION 　

  • 0
  • 分享

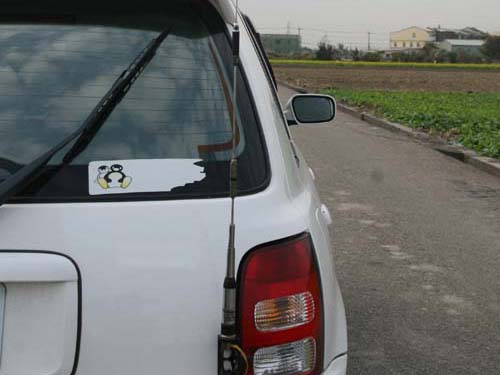

「無線電手扒雞」車外天線安裝訊號傳輸更清晰

雖然手機在國內已相當普及，不過由於通話費用不低，因此許多俱樂部車友們出遊時，還是習慣使用無線電聯繫，除可省下通話費外，由於彼此間的間隔距離不遠，因此即使利用入門級的「手扒雞」，實際通話品質還算不錯，不過如果能在車外加個天線，相信可增加不少通話距離，使其更具實用性。

難易度 LV.2 ★★☆☆☆
準備材料：雙頻天線、天線座、傳輸線、轉接頭。
使用工具：內六角螺絲起子、十字起子。

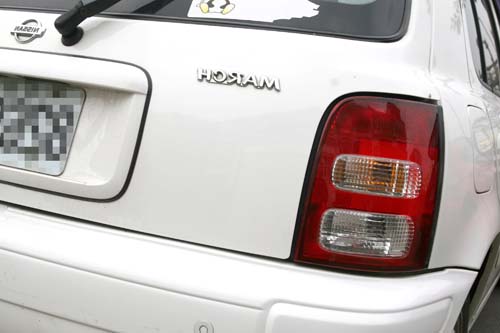

安裝車外天線前，需先決定固定座的安裝位置，筆者這次示範安裝的車種為掀背車款的March，所以天線座安裝的位置會在尾門上難度較高，如果是四門車款，安裝位置在行李廂上會比較簡單。

材料品質影響較大駐波比要最後確認

無線電的各項技術在國內發展已久，亦屬於另一個領域的專業知識，若談及器材類的學問，可能還要好幾頁才說得清楚，有點模糊本DIY單元的焦點，因此筆者在此只單純針對天線安裝作介紹，至於該用什麼器材來匹配您愛車上的無線電主機呢？建議可在購買器材時詢問一下店員改買什麼器材比較實用，相信會快速許多。

至於安裝車外天線時，有哪些原則要注意呢？第一、車外天線的車尾安裝位置，最好能固定在加油孔的相反邊，且進入加油站後盡量不要發話，原因與手機相同，射頻類的電子產品潛在著產生火花的可能性；第二、天線不能距離車身太近，會有反射波的問題，容易將主機內的功率晶片燒毀；第三、天線高度最好能高出車高一些，除可減少反射波外，通話距離會好上許多；第四、傳輸線需避免因車門或尾廂的關閉而夾斷；第五、購買傳輸線前需先確認所需的長度多長，才不會安裝到最後發現線不夠長。

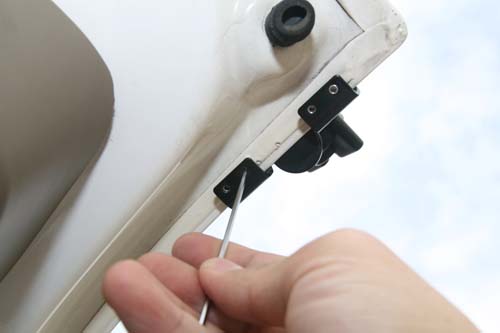

確定好安裝位置後，先取出天線座，該產品的種類很多，甚至還有快拆式設計，可減少宵小覬覦的機會，不過筆者示範的為固定式，其背後設有四顆內六角螺絲，用來固定於尾門上。

固定座的安裝除需注意螺絲有無轉緊外，還要觀察尾門邊的形狀，此處通常略帶弧形，因此安裝固定座時，上下兩個固定夾不一定需貼緊門邊，有時下方的固定夾反而要稍微向外退出來一點，裝上天線後才不會歪一邊。

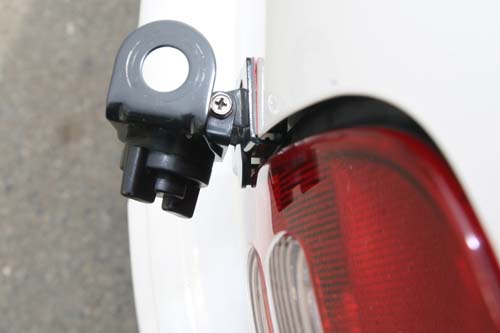

固定座鎖上去後還要注意會不會撞到後尾燈殼，如果會撞到除了換位置外，也可試著將圖中的擋片稍微向後扳，以免日後尾門開關下，發現尾燈怎麼破了。

使用十字起子將固定座上用來調整左右角度的螺絲放鬆，將固定座扶正並調整到大約垂直地面的角度再鎖緊，正確的角度等裝上天線後再仔細調整。

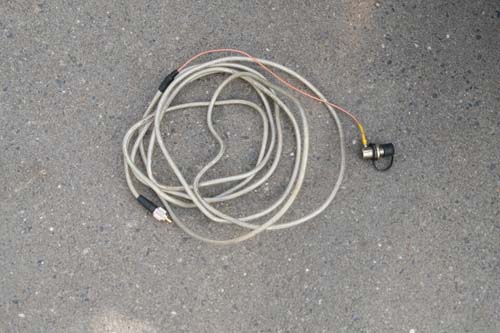

取出用來連接手扒雞與天線的訊號傳輸線，筆者是選擇線徑粗一點的產品，對於訊號耗損的情況可減輕不少。

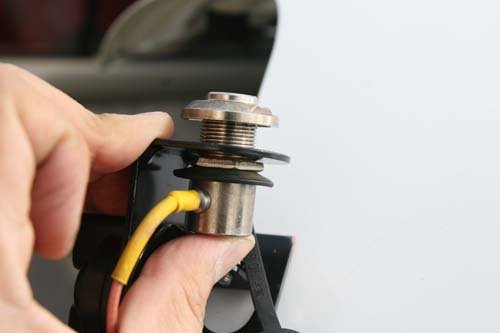

先安裝天線端的螺絲座，其上會有一顆用來對鎖的中空螺帽，先拆下來等螺絲座穿過固定座後，再鎖緊就可讓螺絲座牢牢的固定在其上。

要注意傳輸線的彎曲角度要平順，不能折到也不能讓車門夾死，一折到這組傳輸線可能就報銷了，這點安裝時要特別注意。

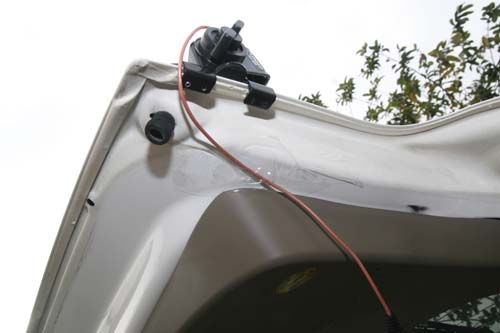

接著是傳輸線的佈線，先用透明膠帶將天線固定在車門上，記得不能讓車門夾到比較粗的傳輸線，也不能讓車門夾死。

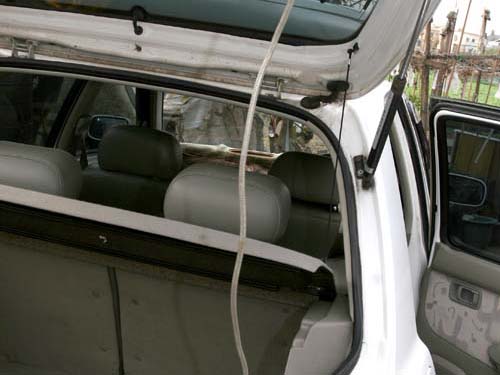

由於掀背車的尾門開啟角度大，加上開口不能有線材存在會影響取物的方便性（像圖中所示），因此如何佈線考驗著車主的巧思，筆者以最簡單的方式來介紹給大家，如果有更好的點子不妨試試。

同樣用透明膠帶將傳輸線沿著尾門玻璃邊緣固定住，如果怕後續處理殘膠問題麻煩的話，可以改用紙膠帶，只是黏著力會較差。

然後將剩下的傳輸線全部都先丟到車內，準備車內佈線的動作。值得一提，有些車友會拔開尾門上原廠電線行走的黑色橡膠塞，讓傳輸線透過此通道拉到車內，不過其中過程難度不低，且筆者用的傳輸線比較粗不好穿，因此並未介紹此法。

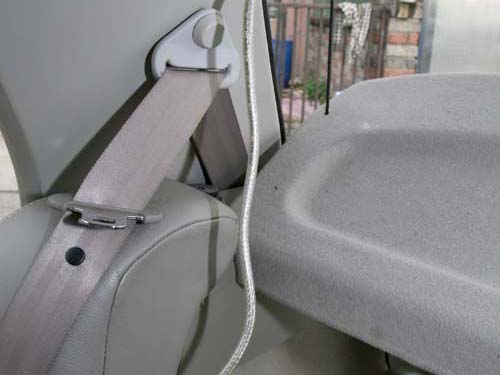

將後座椅背放倒，把傳輸線藏到行李廂內，再找椅背與椅面間的縫隙來放置傳輸線，由於海綿稍微擠壓就會有空間出現，因此要將線藏到看不見相當容易。
