HID是近幾年來相當熱門的燈光類改裝產品，不論是網站或各大汽車賣場等，都可見到各式各樣的HID改裝套件在販售，其完工後的照明效果，更是傳統鎢絲燈泡所無法比擬的，其實這項套件的安裝難度並不高，只要按照以下步驟施工，就可讓夜晚車頭一片光明。

難易度 LV.3 ★★★☆☆
準備材料：H4 Hi/Low 40W HID一組（建議售價：6000元起）、絕緣膠布、棉質手套。
使用工具：十字起子、10號扳手、剪刀。

新式H4 HID燈組
增加伸縮燈管功能

價格曾經是高不可攀的HID燈組，近幾年來在各家爭相開發與生產的情況下，整組售價已經掉到5000元以下，因此改裝的代價已到人人皆可接受的範圍內，甚至連機車迷們都相當熱衷於此好，不過產品價格便宜歸便宜，品質好壞可要注意，畢竟HID屬於高工作電壓的產品，加上遮光罩設計不良的燈泡，會造成對向來車的炫光效應，因此在選購HID產品時，最好能參考實際安裝過的車友們的建議，再決定購買哪一品牌，比較能在提高自身行車安裝之餘，還能兼顧其他用路人的權益。

以筆者所收集到的這組H4 HID燈組為例，其不只附有專用電源線組，以增加高電壓的用電安全外，在燈泡的上還設有完整的遮光罩設計，能將照射到下方的光線遮住，避免光線反射後形成角度過高的照射光形，造成所謂的眩光效應。不只如此，具有伸縮功能的燈管，還能克服以往H4規格大燈改裝HID後，沒有遠燈的缺點，可說是一組設計完整的HID燈組。

至於安裝方式，筆者建議先從燈泡裝起，有些車型大燈後方的安裝空間不見得寬敞，若能將後方零件拆除的話，安裝起來會更加方便，燈泡安裝時千萬不可觸摸到燈管，以免油漬附著造成燈管加熱不均而破裂。燈泡安裝完成後接下來就是安定器，建議可安裝在溫度較低的地方，例如前保桿內側或遠離引擎處，如此可延長安定器的壽命與增加工作穩定性。最後則是線組安裝，其上附有正負極接點，正極接電瓶、負極接車身，顏色分別為紅黑色，切勿裝錯，之後再將所有插頭插上即可。對了安裝完成後記得調整大燈照射角度，盡量調低些，使用十字起子即可，如此才可避免光線直接照射對向來車的駕駛眼睛，影響他人開車的安全。

DIY步驟說明：

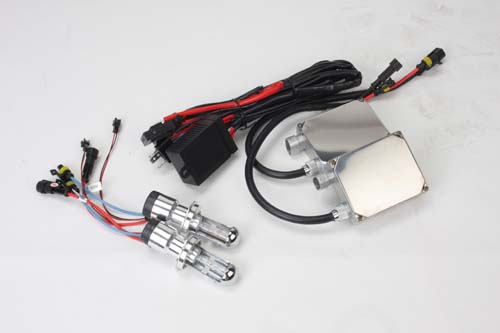

這組是本次DIY所使用到的H4 HID燈組，其特色在於附有強化電源線組、完整遮光設計與伸縮燈管等，且經由筆者實際使用達1年的時間來看，壽命與耐用度方面沒有多大的問題。

安裝前若發現大燈後方的空間不足的話，建議先將可拆除的零件，如集氣箱等移除，會比較好施工，若真的沒有空間的話只好將整組大燈拆下來，安裝燈泡後再組裝回去。

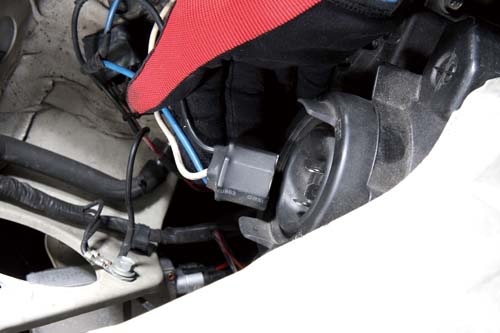

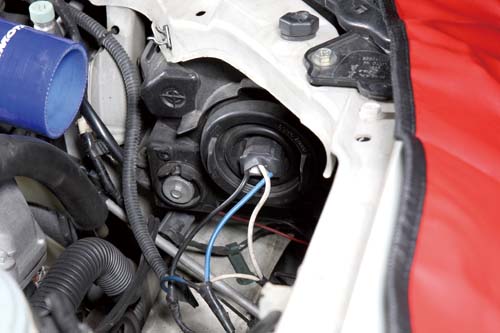

先將燈泡後方的插頭拔除，有些原廠插頭上設有釋放卡榫，需用力按下卡榫才能將插頭拔出

接著將其上的橡膠防塵蓋拆下，用手指向後拉即可鬆開外圍一圈固定圈，之後再小心整個取下即可。

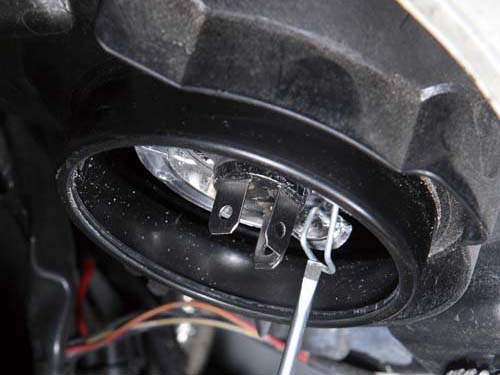

此時就可看到燈泡就固定在燈組上，其上還有一V型的細鐵架，負責將燈泡壓緊在固定座上，要將燈泡取下，須先釋放該鐵架。

使用手指或工具將V型鐵架旁的固定卡榫壓下，然後向內側移動，即可鬆開V型鐵架，再將該鐵架從燈泡上移開，就可將燈泡取下。

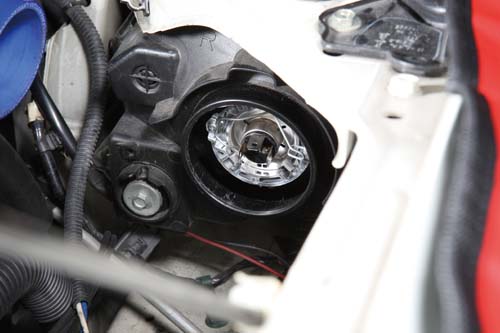

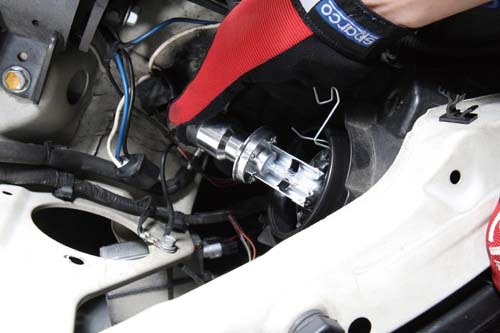

之後再以HID燈泡取代原先的鎢絲燈泡，從原來的洞放回去即可，注意燈泡後方上設有三個凸起的方塊，需將這三個方塊對準燈組上的凹槽才能將燈泡裝上。

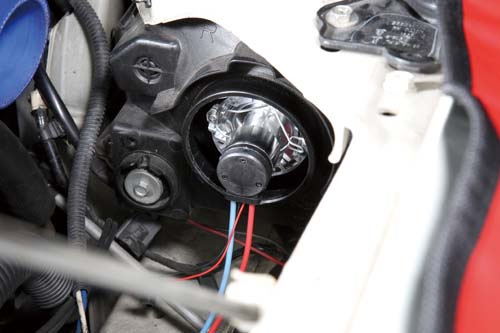

接著再將固定鐵架安裝好即可完成初步的燈泡換裝，不過接下來還有安定器與線組的安裝。

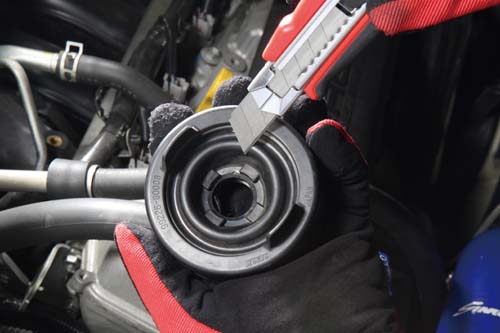

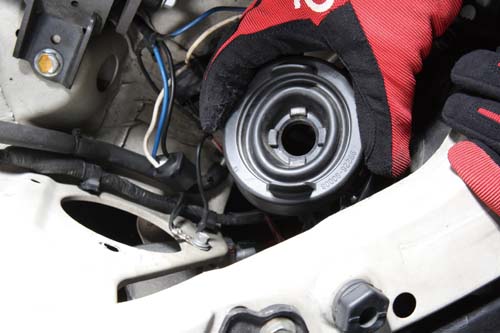

至於原先的防塵蓋由於中心孔的直徑較小，無法對應管子較粗的HID燈泡，因此筆者建議可利用美工刀將中心孔挖大些，就可安裝上去並發揮防潮絕塵的效果

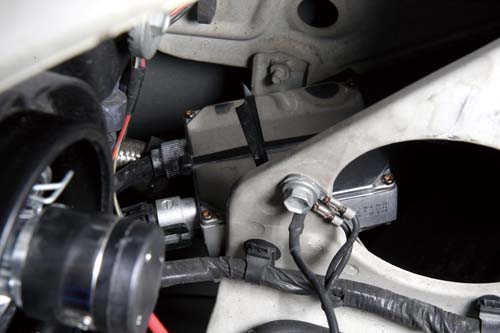

而安定器的安裝難度不高，只要找到工作溫度不高的地方，然後固定好即可，像這部車的固定位置就在前保桿內側，可延長安定器的壽命。

之後再將安定器上的兩條線組與燈泡上的線組對插，四條線組上都設有防呆設計，不用擔心會裝錯條電線。

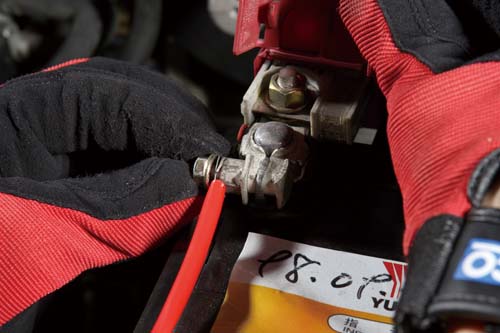

線組的安裝筆者建議可先將正極接頭與電瓶的正極樁頭連接，使用十號扳手即可鬆開電瓶樁頭上的固定螺絲，轉動螺絲時請注意不要讓扳手與車體接觸，避免形成火花。

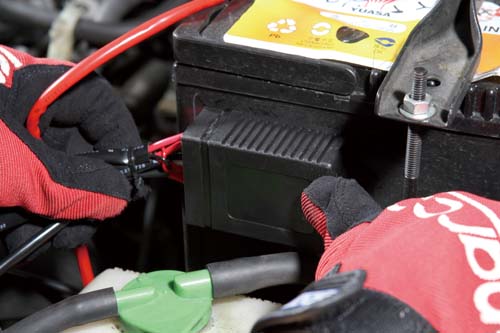

再將線組上的控制盒以雙面膠黏貼在電瓶上，請固定在朝車頭撞風的位置上，若電瓶被包覆起來，也可固定在大燈後方的鈑件上。

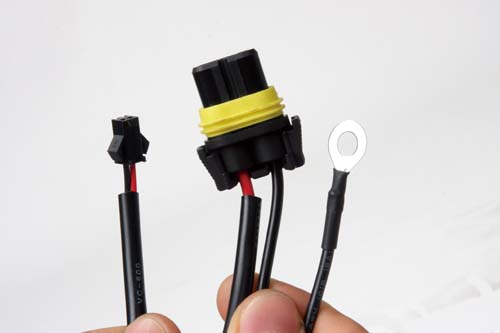

而線組的另一端則可分成左右兩把電線，其上分別有負極線接頭、伸縮燈管控制線與安定器供電線等

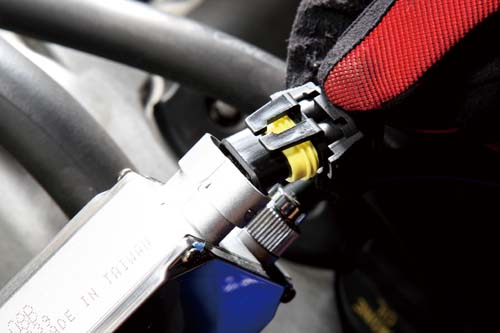

先將安定器的電源供應線插到安定器上，其上同樣附有防呆設計，插不進去時可不要使命用力，轉個方向再試試，就可以輕易插上。

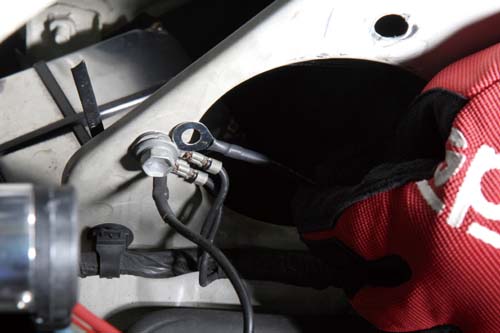

於大燈後方附近的鈑金上找個螺絲來連接負極線，若能找到像圖中已固定一堆電線的螺絲就更好了

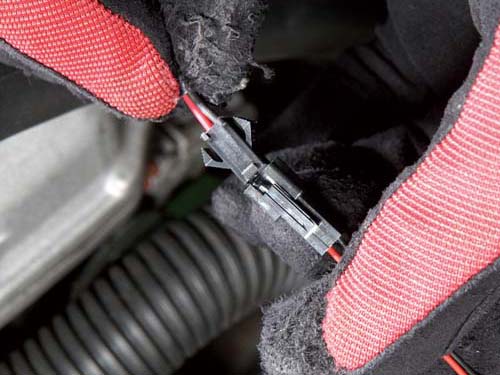

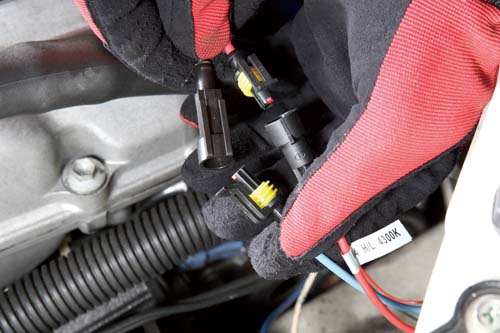

再將遠近燈伸縮器的控制線公接頭與燈泡上的母接頭連接，最好能以絕緣膠布再纏繞一圈，較能達到防水的效果

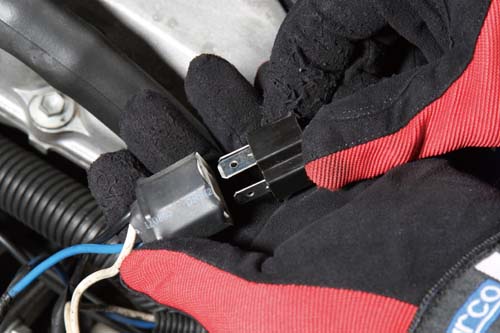

再將原來的大燈母插頭與HID線組上的公插頭對接，目的在提供啟動訊號給線組上的控制盒，如此才能啟動HID燈泡。

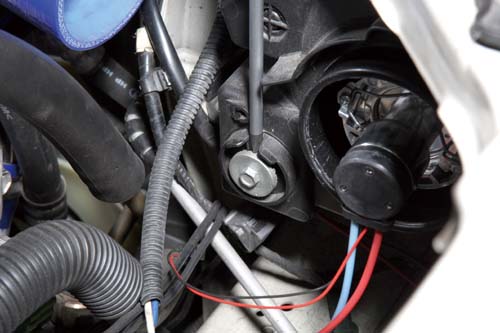

線組都安裝完成後就可將大燈啟動，觀察燈光照射的角度是否會太高，若會則利用十字起子調整燈組後方的兩個轉盤，即可調整上下左右的照射角度

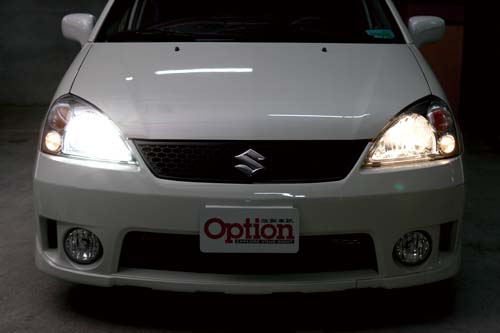

完成！左邊是原廠鎢絲燈泡，右邊是HID燈泡，可明顯發現兩者間的亮度差異頗大，且右邊的光形相當集中，除上方些微光線洩露出來外，其餘的都相當集中，炫光情形相當輕微。

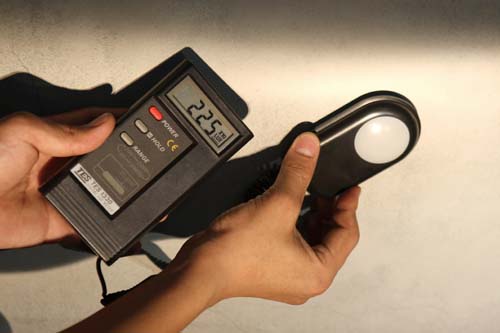

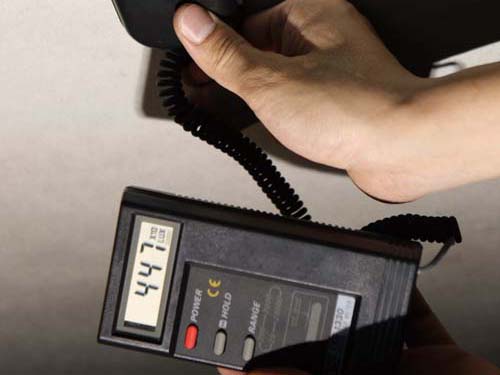

實際以照度計進行測量，可以發現兩者間的亮度相差達一倍左右，對於夜晚照明效果將有明顯的改善
