DIY三環錶安裝(5之2)

2010.01.13　 作者：OPTION 　

  • 0
  • 分享

競技內裝自己來
追加儀錶是很多人願意投資的改裝部品之一，除了能增添車艙內的戰鬥氣息之外，更能有效掌控車輛狀況。一般來說車友常會用到的不外乎水溫、油溫、油壓等儀錶，這些儀錶大部分安裝起來並不困難，超激DIY儀錶安裝正式展開。
難易度 LV.5 ★★★★★
準備材料：三環錶、錶座。
使用工具：剝線鉗、三芯電線、車用12V電線、剪刀、電工膠帶、蛇管、熱縮套管、圓孔端子、束帶、電筆、帶座保險絲、刀片、T型扳手、尖嘴鉗。
重點提示：此項DIY的難度相當高，包含線路的尋找、連接到包覆等，以及水管三通、機油濾芯轉接座的安裝等，都不是一般初次接觸DIY的車主可以處理的，若想自行安裝的話，建議可找熟練的老手協助，會做得比較快，當然若您時間很多的話，慢慢摸索也是充滿樂趣

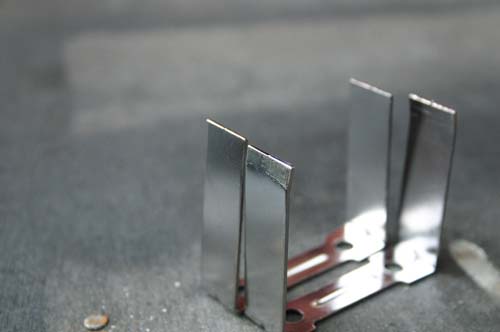

這些末端折角將能使儀錶有效固定在錶座上，是施工時的小秘訣。

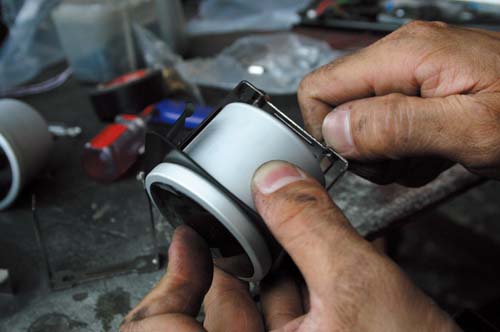

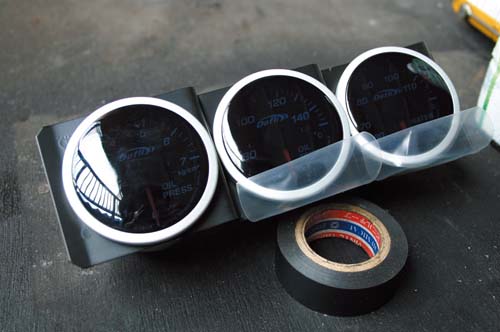

用有折角的鐵架，將三顆錶逐一固定在錶座上，在鎖之前要試一下折角角度是否能夠有效卡住儀錶。

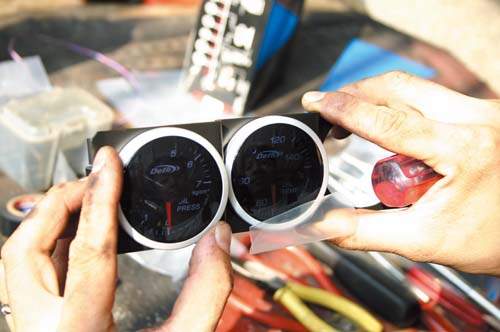

調整錶面位置，確定位置正確無偏差後逐一將錶頭與錶座確實固定

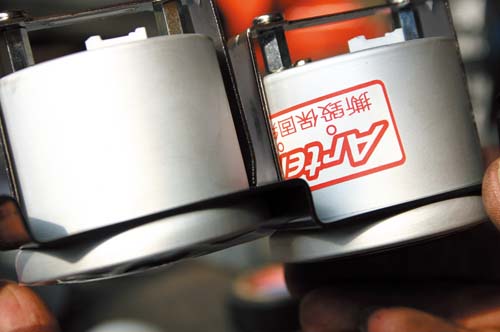

將鐵架彎角的目的，在於讓鐵架像鉗子一般確實固定住，

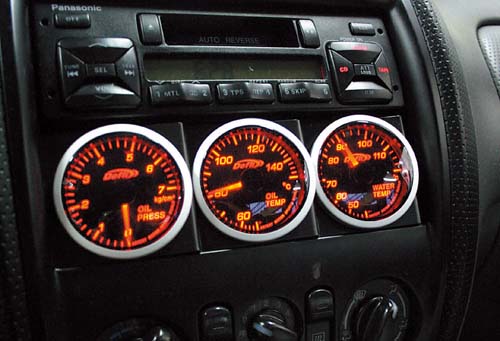

不會因車輛行駛的振動而使錶頭移位，完工後就像這樣。

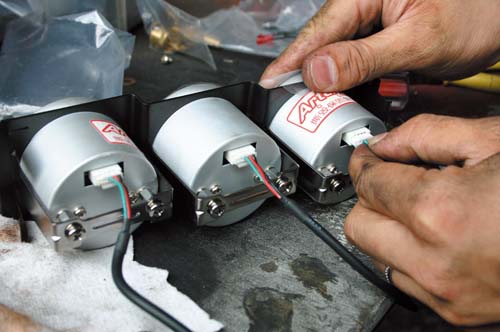

接著將各儀錶的訊號線接上，並用電工膠帶將三組線固定成一組，讓整體走線更加整齊美觀。

記得在固定時最接近錶座的纏繞處要留緩衝區，不然很容易因振動導致電線斷裂或接頭鬆脫。

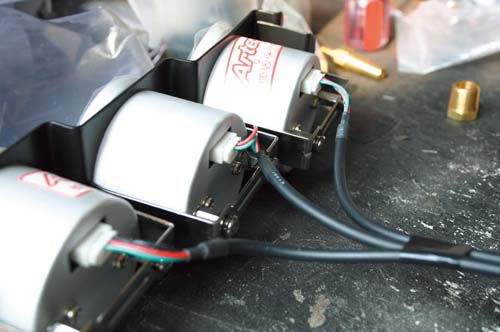

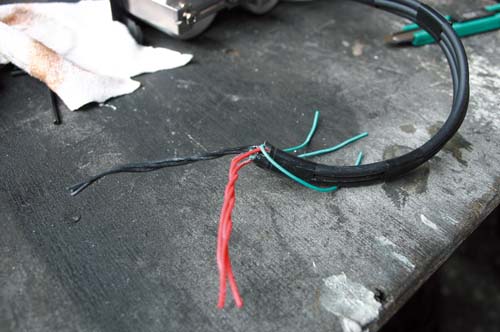

每顆錶的線組都由紅色電源線、綠色訊號線與黑色接地線組成，依顏色分三把，以利後續作業。

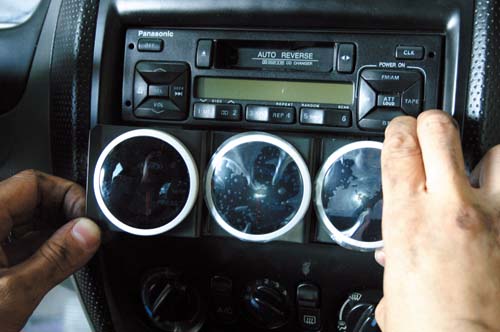

先將錶座試裝在預定位置，檢視密合度，若太鬆可加裝海綿墊片，避免因行駛產生惱人異音。

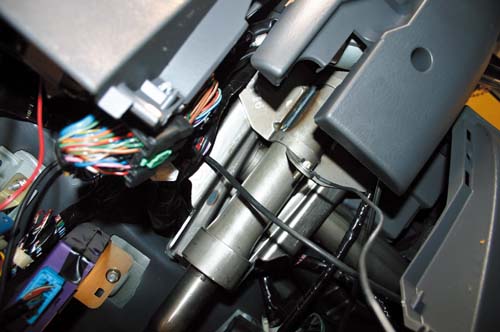

取適當長度的12V電線作為接地線，並將此條接地線於車身螺絲接合處搭鐵，勿使用其他線路。

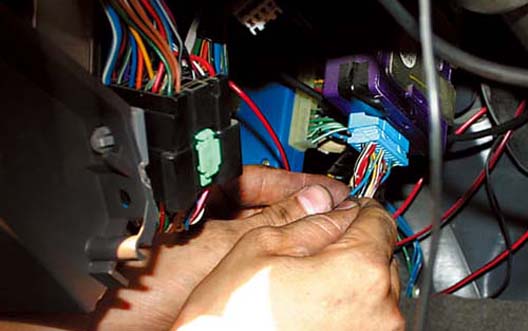

取一條適當長度的電線連接帶座保險絲，再將帶座保險絲接上查到的ON電源，提供3環錶電源。
