觸控功能免開關 連接正負電即可
許多國產房車由於製造成本的緣故，多半只有車頂篷中央設有室內燈，前座上方或手套箱內通常是沒有照明燈，在只有一具室內燈下其照明範圍往往有限，使得駕駛者夜晚不易尋找車內物品，如果想在前座上方或手套箱內加裝LED燈條或其他照明燈具，又需考量這些燈具的啟動時機與開關，以免該亮不亮，不該亮又亮耗盡電瓶電力，過去曾想過在手套箱內加裝微動開關的方式，來負責控制LED燈具的啟閉，不過有些車款的手套箱內部不見得能加裝微動開關，因此遲遲沒有動作，直到本月看到國內廠商推出的這款觸控LED燈板，讓筆者重新燃起加裝燈具的念頭。

這組產品安裝相當簡單，只要找到正負級電源接上即可，剩下的安裝工作就是拉線與黏貼正確位置，正負電筆者建議可以從車內保險絲盒內尋找，一方面接電方便，一方面是利用現成的保險絲保護，避免電線短路造成危害，保險絲盒的位置通常在駕駛座中控檯的左下方或A柱旁，上有飾蓋將其打開，內側會有貼紙上標註每個保險絲對應功能，建議尋找對應「室內燈」的保險絲來連接正極電線，因為這顆保險絲不論鑰匙有無轉動都有電。至於負極電線則找顆鎖在車體上的螺絲來固定即可。最後再將電線藏好，將LED燈板黏好就可完成全部的安裝。

施工時間：30分鐘
施工難度：★★（初階級）

產品簡介：這款由國內廠商推出的觸控式COB燈板，內部共有48顆矩陣式LED燈，可提供超高亮度與5萬小時的超長壽命，且亮度可調，更重要的是使用免開關，只需透過觸控即可啟閉安裝簡單。建議售價：300元起/組。


作業要點1：車內保險絲盒的飾蓋內側，通常貼有標示每個保險絲對應系統的貼紙，筆者建議使用室內燈的保險絲，來連接觸控燈板所需的正電，因為該保險絲隨時都有電力供應。


作業要點2：車內保險絲盒的位置通常在駕駛座的中控檯下方，或靠近A柱的左側位置，尋找上的難度不高，若真的找不到建議可以翻閱原廠車主手冊，裡面會有詳盡的說明。


作業要點3：負電的連接筆者建議先在負極電線上夾上圓形端子，可讓螺絲鎖上後的受力較為平均，避免日後電線接觸不良或螺絲鬆動的問題發生。

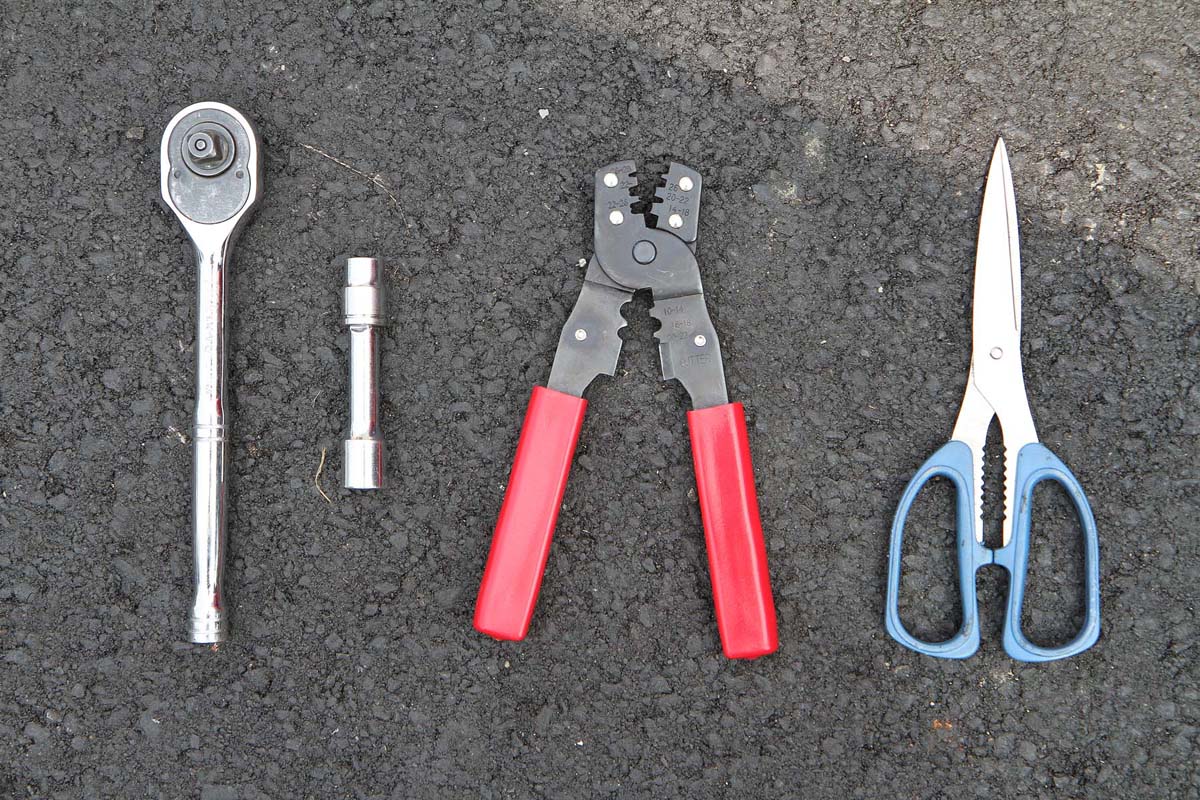

使用工具與材料：10號套筒+扳手、夾線鉗、剪刀。

施作步驟
編織正負極電線
安裝前先把正負極兩條電線以編織的方式纏繞在一起，可提高安裝速度與美觀性，且通過電流不高，不用擔心產生磁場。

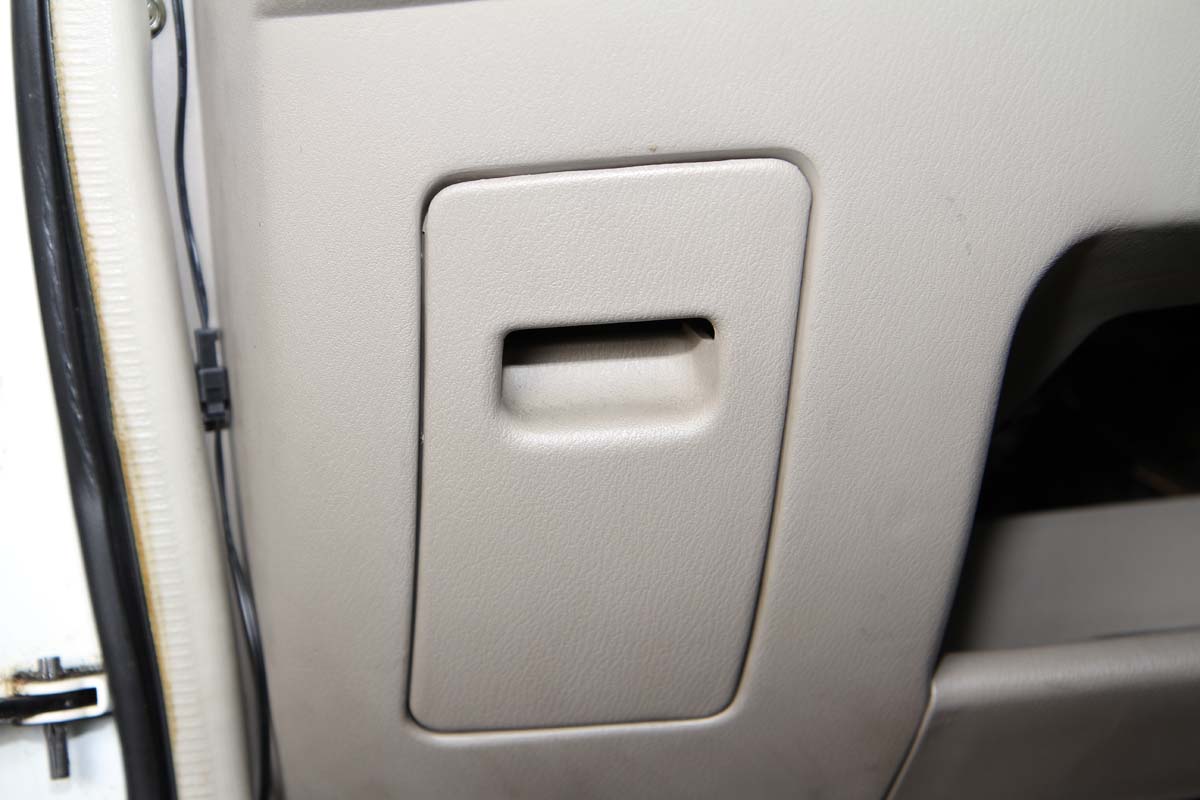

尋找保險絲盒位置
接著把車內保險絲盒找出來，國產車的位置多半都在駕駛座中控檯下方，找不到就看原廠提供的車主手冊。

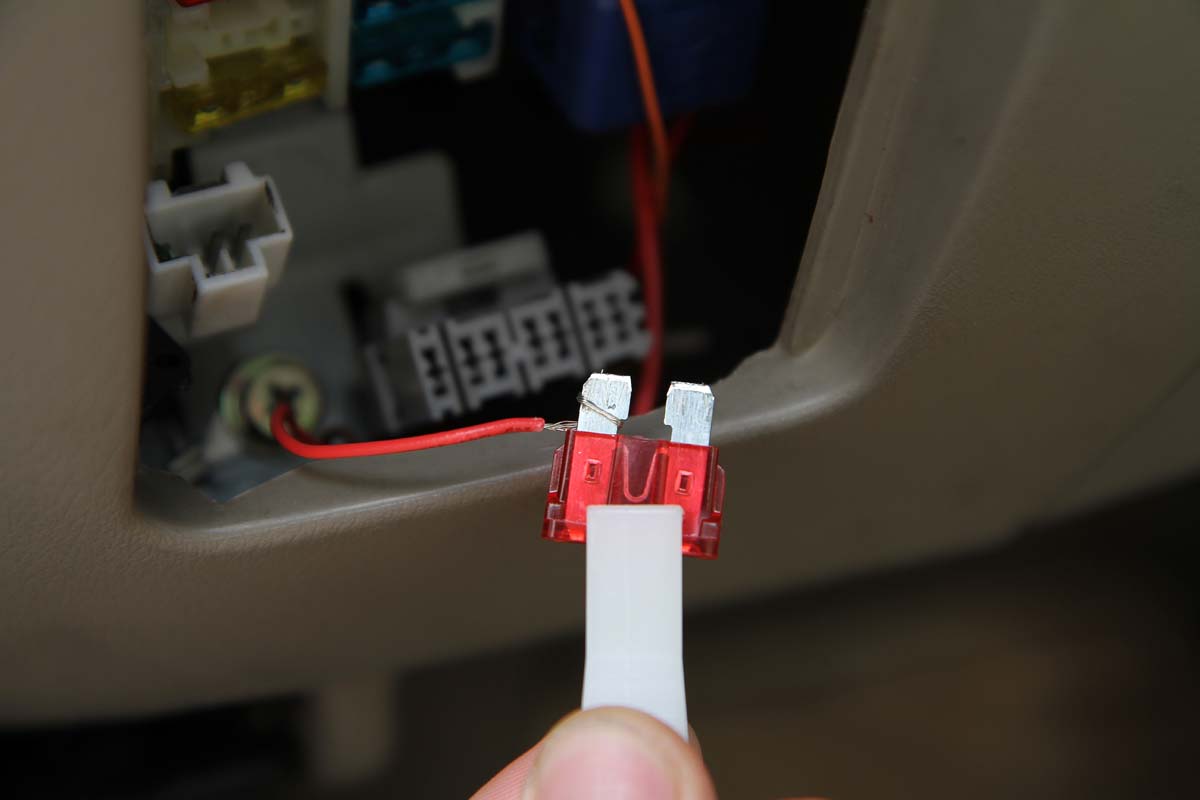

將正電纏繞保險絲上
透過上述說明找到「室內燈」的保險絲，將其拔出並將正極電線纏繞在保險絲端子上，只需纏繞一邊即可。

將保險絲插回去
接著就可將保險絲插回原本的位置，如果不好插回去代表電線塑膠皮卡住，將電線剝長一點重新纏繞一次。

尋找負電接地螺絲
在保險絲盒附近尋找所在車體上的螺絲，以作為負極電力的來源，找到後使用10號套筒扳手將螺絲拆卸下來。

將負極電線端子鎖上
將螺絲拆卸下來後，將負極電線端子套入螺絲上，然後再把螺絲鎖回去，上鎖時請注意施力大小，不要硬鎖到滑牙。

電線沿著A柱上拉
由於筆者打算將觸控燈板安裝在前座上方，作為地圖燈用，因此需要將電線沿著A柱拉到車頂篷才能連接燈板。

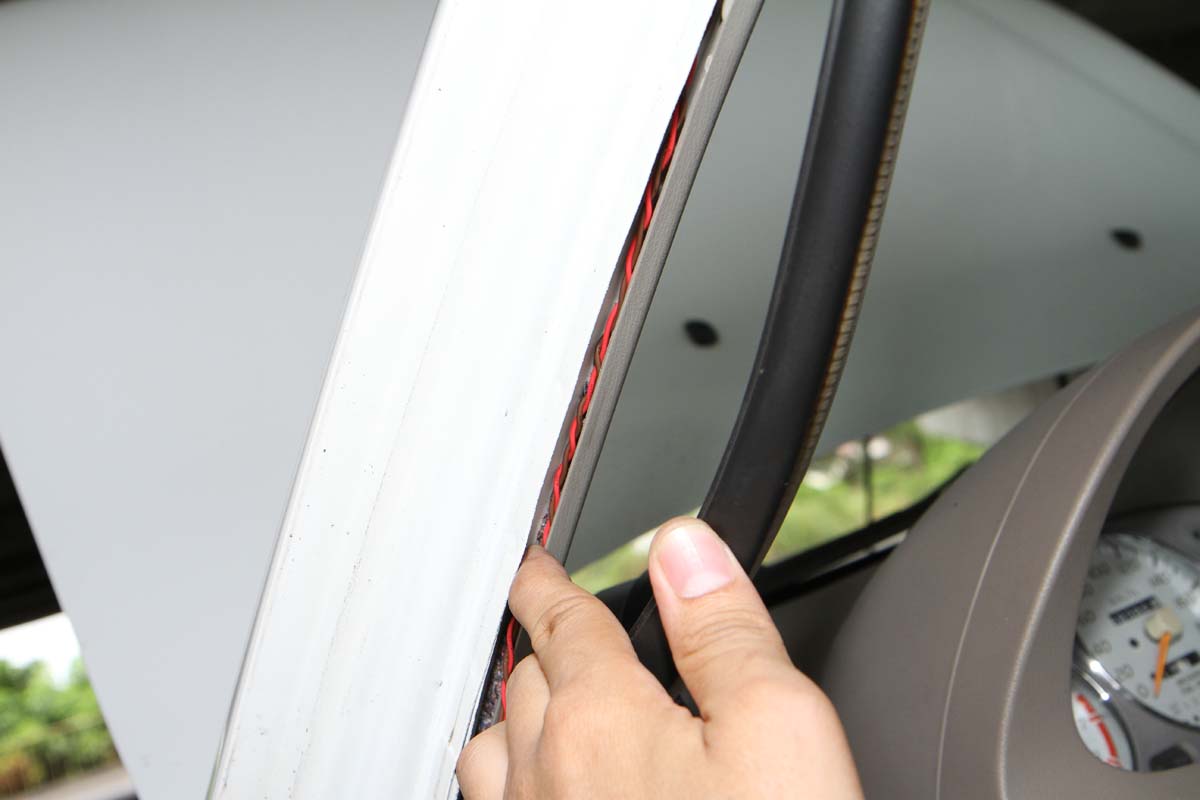

將電線藏在飾板內
將A柱上的防水膠條拉開，就可以發現塑膠飾板與A柱鈑金間存有空隙，可將電線藏在此空隙內，在把膠條裝回。

從飾板上方向前拉
電線拉到A柱飾板最上方時要開始轉向，往前擋玻璃方向布置，此時可將電線藏在飾板與頂篷的間隙中。

將電線藏在頂篷內側
燈板安裝的位置在頂篷的前方中央處，因此電線還要向右側拉，而頂篷與車頂間同樣存有空隙可藏線。

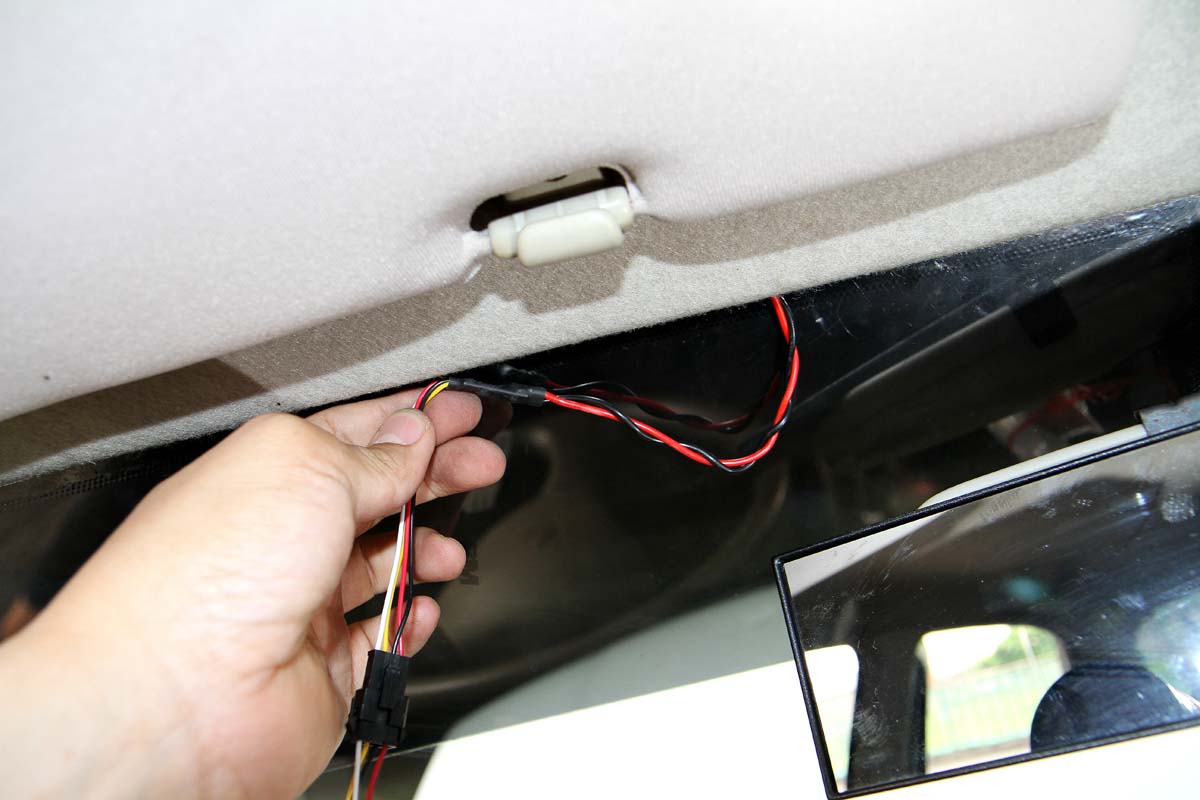

與燈板線路連接
算好電源線的長度後，將多餘的部分剪掉，再與觸控燈板的正負極電線相連接，並作好絕緣保護。

藏好多餘的電線
電線連接完成後，如果還有多餘的電線，建議可藏在頂篷上方的空隙中，需確保電線沒有彎折到才塞進去。

黏貼魔鬼氈
由於試作的這部車頂篷飾絨布材質，無法使用雙面膠黏貼，不過只要透過魔鬼氈的協助就可以黏附在絨布上。

將燈板黏附在頂篷上
最後將觸控燈板黏附在頂篷上，並測試牢固性，確定沒有問題這項觸控燈板DIY安裝就算大功告成。

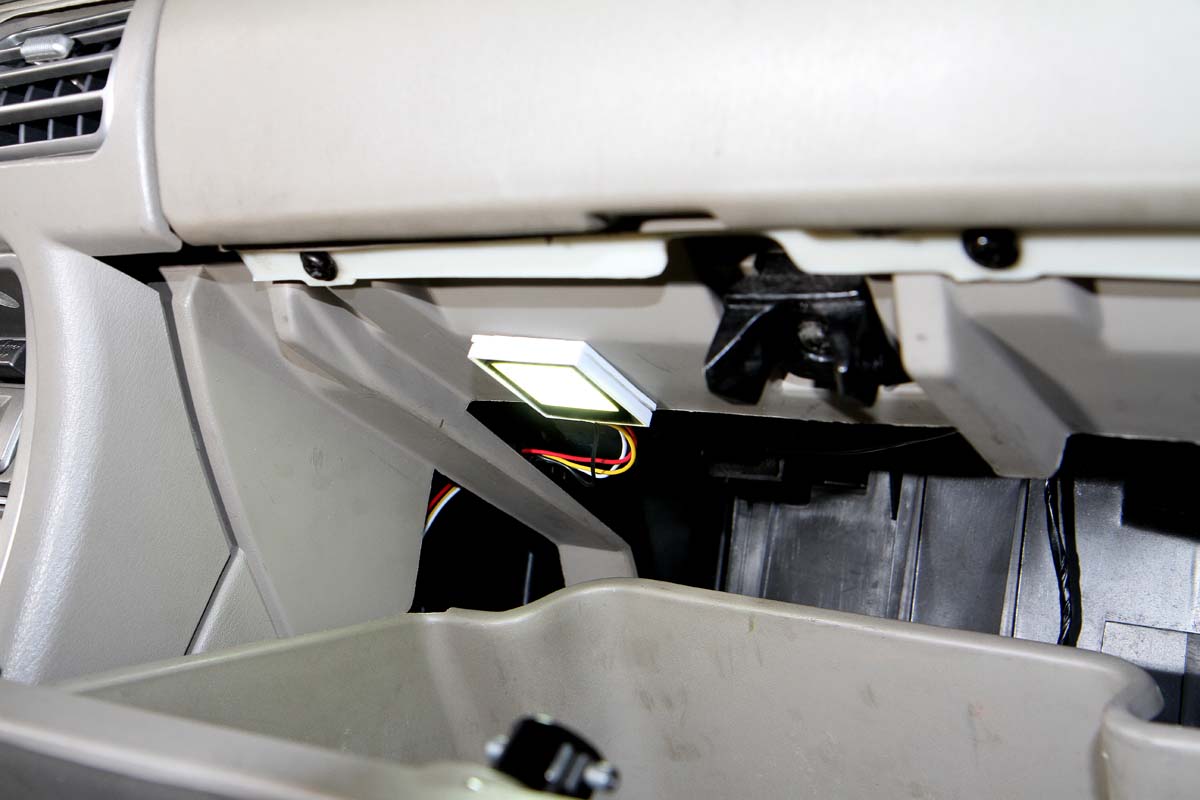

既然只需連接正負電即可使用，因此觸控燈板也很適合安裝在手套箱內，安裝時只需注意電線是否會干涉手套箱開闔即可。

————————————————————–

I LOVE DIY-車燈LED化 (1)
op190-a07-LED-01

協力/全福精品0920-511836

老車更換LED燈泡 節省電力安全加分
覺得自己愛車的傳統鎢絲燈泡不只反應慢，亮度也差人家一截，而別人新車配備的LED煞車燈亮又炫嗎？別煩惱，現在有廠商針對非LED煞車燈或小燈的車種，推出多款改裝用LED燈泡，透過簡單的DIY過程，您也可讓愛車車尾的燈光照明提昇不少，不只光彩奪目，對於行車安全更有保障。不只如此，筆者還找到亮度超高的倒車燈，該燈泡內部發亮LED元件採用美國Cree XML2-U2晶片，亮度超越目前市面上所有LED車燈，且採用定電流設計，提供穩定電力，大幅延長LED晶片的壽命，且由於燈泡亮度高伴隨而來的溫度也相當驚人，因此整個LED晶片與電路板是固定在大型鋁製散熱器上，可有效提高散熱效率，加上設有過熱斷電保護裝置，因此不用擔心LED會過熱燒毀。以筆者實際安裝後的使用經驗來看，亮度相當驚人，夜間倒車時可將車尾狀況照的一清二楚，不用擔心會撞到物體甚至是人車，尤其是下雨天的夜晚，安全效果更明顯，同時也能輔助倒車影像，讓畫面更清晰雜訊更少。更重要的是只有打倒檔才會點亮，不用擔心超高亮度會影響後方車輛的行車視線，推薦給大家使用。

施工時間：20分鐘
施工難度：★（簡易級）

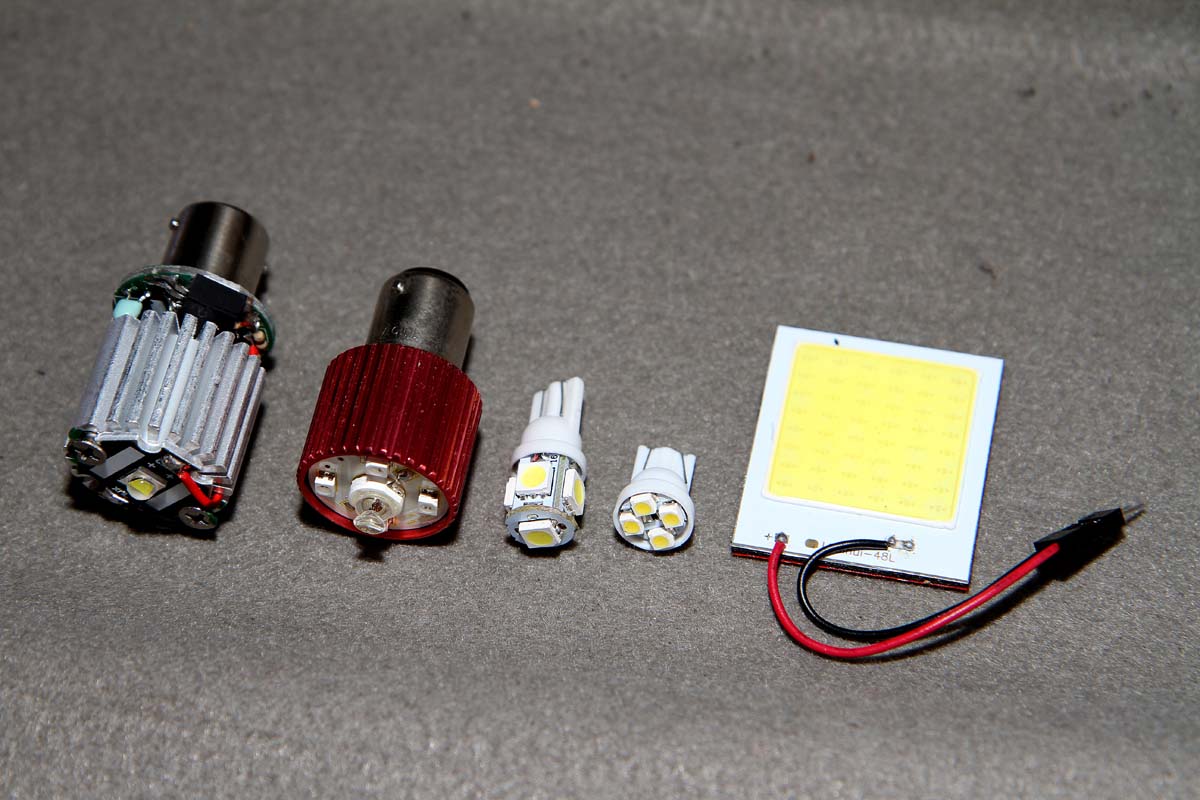

產品簡介：目前市面上針對車燈設計的LED燈泡種類真的百百種，筆者這次試作的只是一小部分，其中比較特別的是超亮倒車燈，採用美國Cree大廠製造的LED晶片，可將夜間車尾景物照的清楚，不怕撞到人車物體。


作業要點1：車燈的規格相當多樣，購買前記得先把原廠車燈拆下，拿去賣場比對，才不會買錯規格。另外1157規格的雙芯煞車燈，底部兩側凸點高低不同，安裝時要特別注意。

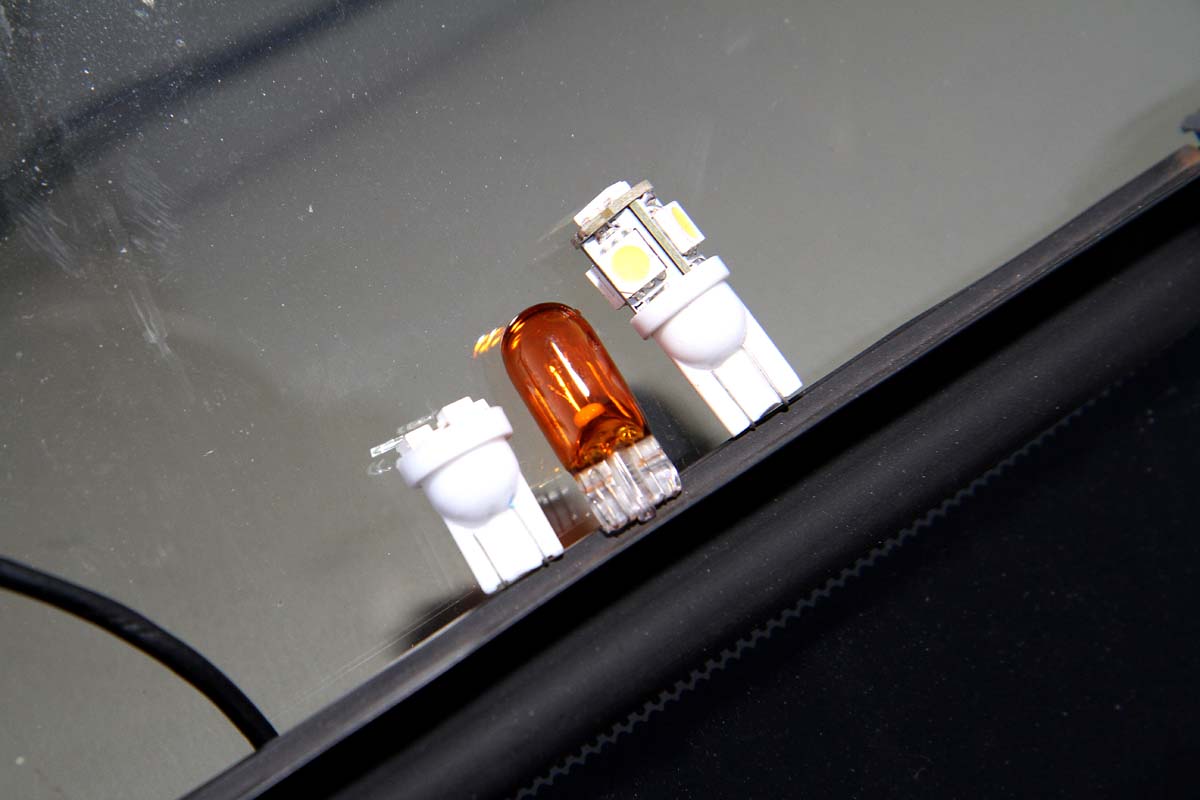

作業要點2：圖中這種T10的燈泡是最通用的規格，安裝位置也相當多樣，如果要用在側邊方向燈上，記得買長度較短的LED燈才裝得下，若是大燈組內的小燈，則選擇長度較長的LED燈泡，反射效果較佳。


作業要點3：燈泡點亮一段時間後，玻璃燈殼的溫度會很高，因此拆裝時記得等關燈五分鐘後再進行，或是全程戴上手套會比較安全。
