提升剛性進階選項 底盤拉桿選購要點
2013.12.17 作者:OPTION

車廠在設計車輛時,往往會因為設計與成本的考量,而在安全許可的範圍內犧牲掉某部分車體的剛性,對於一般車主來說也許難以察覺這其中的不同,不過對改裝來說,針對車體的強化補強才能創造出更佳的操控,因此車體強化部品「拉桿」才會孕育而生。車身拉桿稱之為「Strut Bar」,直接翻譯就是「抗壓桿」、「支柱」的意思,簡單來說就是增加支撐力的東西。以常見「三廂」設計的房車來說,可簡單分為引擎室、車室以及行李廂,這三個「口字型」結構的橫向沒有太多的連接,像是左右B柱之間以及行李廂的橫向等,高速過彎的G力會造成鈑件些許的扭曲,便會讓駕駛者有「不紮實」的感覺,利用拉桿連接兩側的鈑件或大樑提昇車身結構的硬度,也可增加橫向的支撐力。
![]() |

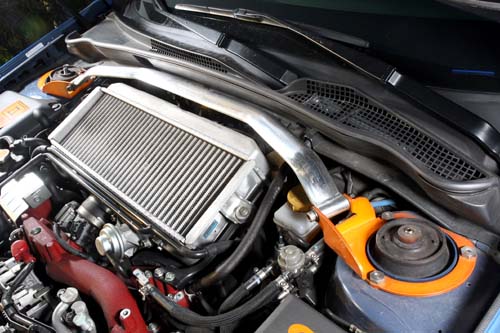

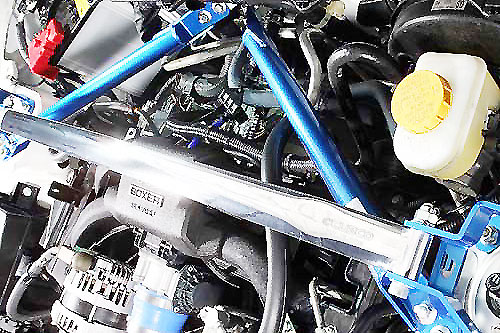

| 引擎室拉桿主要安裝在前避震器塔頂之間,同樣是為了提昇車體的剛性。 |
另外有許多活動機件會與車身鈑件結合(兩側避震塔、三角架與後下拖曳臂等),車輛行進間這些活動機件會不斷地「左右拉扯」或「上下撞擊」車台與鈑件,自然提高了變形的機率,利用拉桿或結構桿的裝設可以有效分散應力,提高活動機件的強度,抑制變形或是位移的現象發生。因此,所謂的拉桿就是補強車輛剛性的改裝套件,但是車體本身的強度就有一定的水準,加裝之後並不是每個人都有明顯的感受。
![]() |

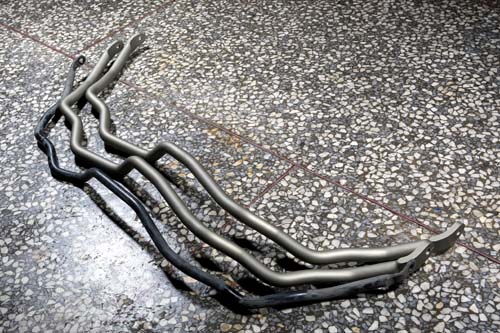

| 許多讀者都會將防傾桿當作是拉桿的一種,事實上防傾桿的作用比較類似避震器的彈簧,不能與車身拉桿混為一談。 |
而拉桿可分為引擎室拉桿、行李箱後懸吊上拉桿、B/C柱拉桿等,不過跟操控性最為相關的還是底盤結構桿比較重要,這一類型的拉桿大多有一個非常特別之處,裝設的位置會是左右兩側的「活動機件」,比方說三角架的襯套、後拖曳臂與大樑的結合點,這些都是左右獨立作動的機件,在車輛行駛間不停地左右拉扯與上下作動,藉由拉桿連接兩個獨立作動的機件,以增加行車的穩定性,更能避免活動機件的位移,延長活動機件的壽命。
![]() |

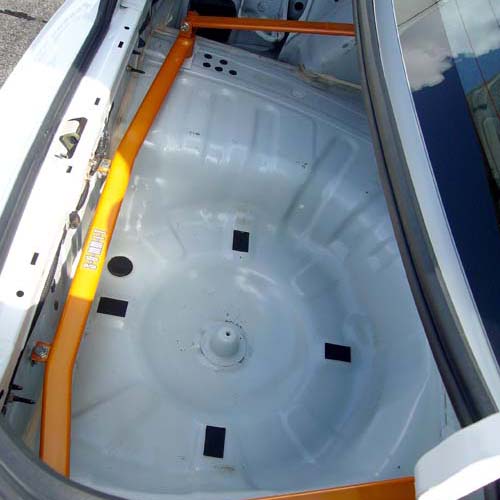

| 後行李廂內的幾何力學是相當薄弱的地方,看似沒有太大用途的後桶拉桿,實際安裝之後反而會有明顯的差異。 |
而底盤結構桿依形狀的不同可分為兩點式、四點式、井字型與V字型等,可說是種類繁多、千奇百怪。有許多底盤下拉桿是結合在兩側大樑上與車體上,增加橫向的支撐點達到車體剛性的提昇,比如說前下支臂與兩側門檻下方大樑連結,或是兩側門檻下方大樑橫跨排氣管的拉桿等,降低過彎時車體扭曲的機率,無疑提高了車身穩定性。至於該如何選購拉桿,老實說基本上較新的車輛安裝拉桿是沒有很明顯的感覺,不過像喜美這種鈑金薄、年份久的老車,裝個拉桿其實就會有明顯的感覺,依筆者自己的經驗後避震器拉桿、行李箱拉桿安裝後會感覺到車體異音減少,而安裝後下拉能夠減少後下支臂拉壞鈑金的機率,一般這些產品材質大多為鋁合金,而國內這些產品已經很成熟了,像是國產的Summit、SPR或進口的Cusco都是很好的選擇,只要針對車體原本強度不足之處再加以補強,絕對可以讓車輛「硬」起來的。
![]() |

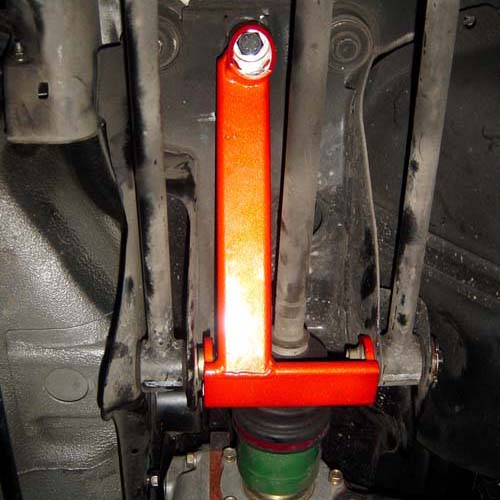

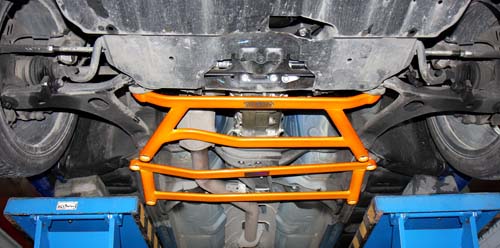

| 所謂的結構桿或下拉桿,主要安裝於車體結構與結構之間,而且是「不會動」的結構間,主要的作用在於提昇車體剛性。 |
![]() |

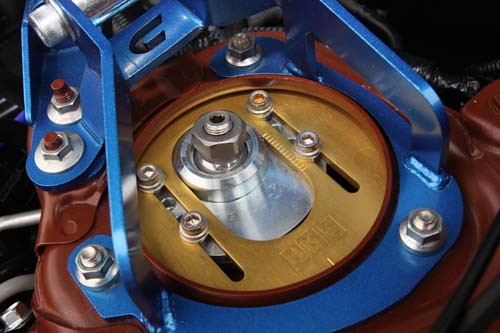

| 懸吊結構因為必須持續受力,因此這個部份也能夠透過追加結構拉桿來予以強化。 |
![]() |

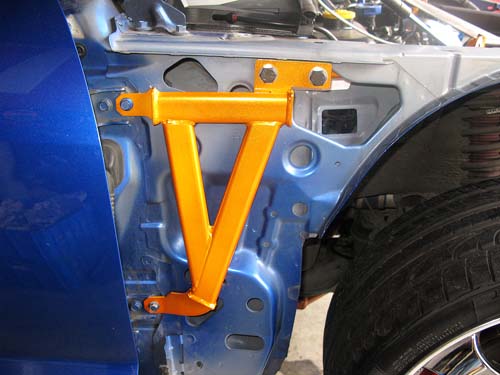

| 葉子板內側由於處於結構交界處,且車頭與車體的應力都集中在此,因此追加拉桿更能夠提升結構強度。 |
![]() |
| 市面上強化拉桿大多為高強度鋼材與鋁合金材質,基本上拉桿的好壞取決於強度及設計,做工的精細度也是重要的考量。 |
-
