行李箱LED燈條安裝 DIY

2013.09.02　 作者：OPTION 　

  • 0
  • 分享

照明效果提升，找物整理都方便！
施工時間：0.5小時
施工難度：★
協力/浩天(02)2223-8528

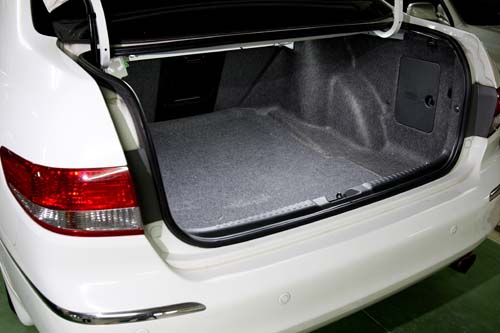

產品簡介：行李箱是整車空間規劃中，第三大空間使用區域，相信你一定有過車停地下停車場時，光找個東西就找了老半天，原車不是沒有行李箱照明設計，但是原有的鎢絲T10燈泡發光效果完全毫無作用，同樣的電能消耗，我們為何不作升級？3528 LED燈條高發光效能，讓行李箱也能獲得充足照明，提高行李箱使用機能。3528白光LED燈條建議售價：200元起。

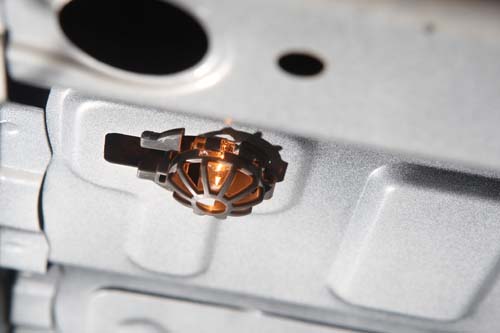

作業要點1：每一種車款的行李箱設計位置、燈座型式都不盡相同，但大多都為T10炸彈燈泡規格為主，對於這樣的規格型式，其實相當便利於DIY改裝操作，可以已經燒損無法使用的燈泡接線使用，重點記得線路要做好絕緣處理，不要發生線路短路便可

作業要點2：貼心的轉接插頭，可以將LED燈條線組進行串接，絕緣處理好之後，便可將插頭裝上原本行李箱中的燈座，簡單便利好操作的設計，確實提高DIY後的品質質感

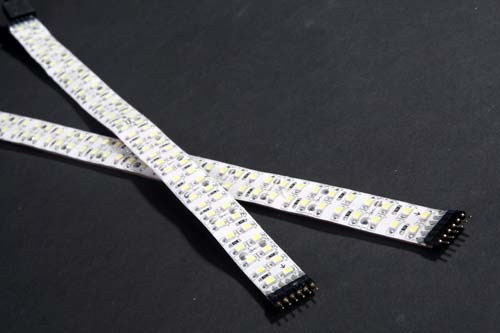

作業要點3：LED燈條之所以被廣泛使用，其最大好處就是可依照使用需求進行剪裁，可依照使用空間、照明度需求，可剪短或是加長，將上低耗電、高發光度的優點，這因該是LED燈條被廣泛使用的原因吧！

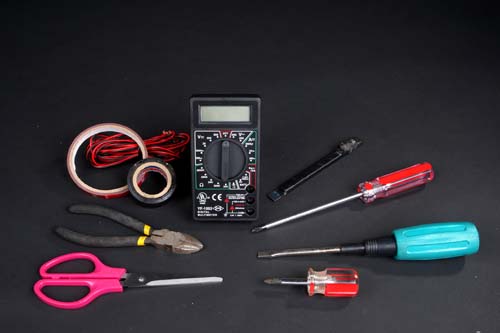

使用工具：平口、十字螺絲起子、剪刀、斜口鉗、雙面膠、絕緣膠帶、電線、三用電錶、撬棒。(依車型不同，所使用工具也有所不同，此僅供參考)

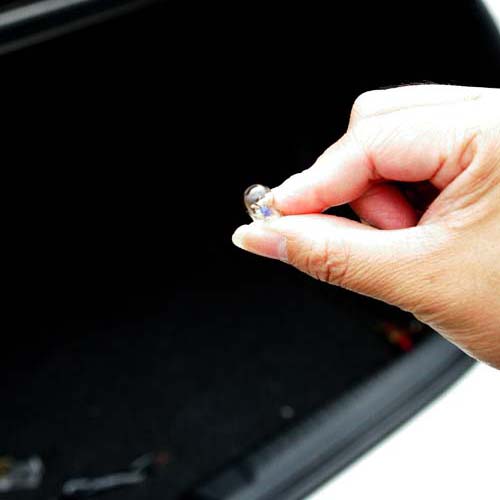

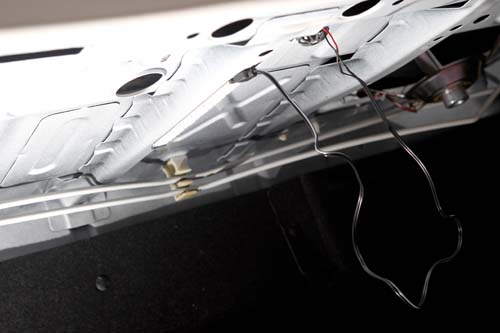

電源取得選擇行李箱大多具有照明設計，因此我們可以利用此處電源，拔除燈泡後進行接線作業，小心絕緣處理。

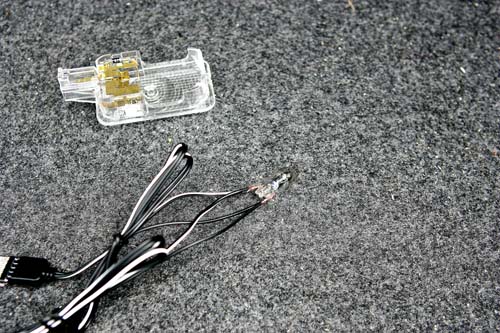

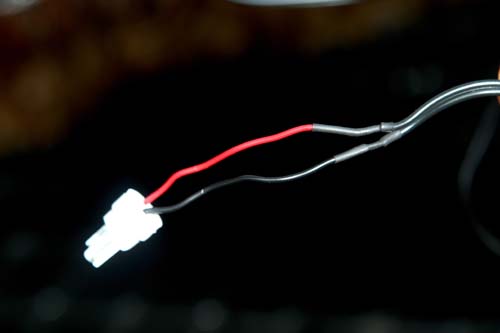

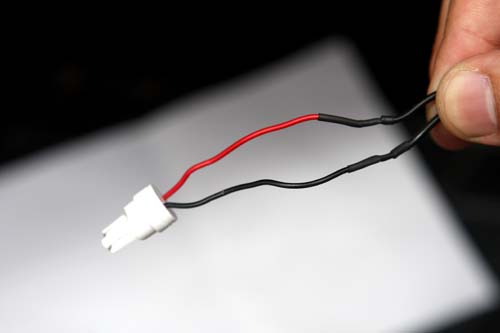

專用插頭接線此為T10轉接LED燈條插頭，讀者可以利用此插頭接線使用，過程相當簡單方便，無需任何電工經驗

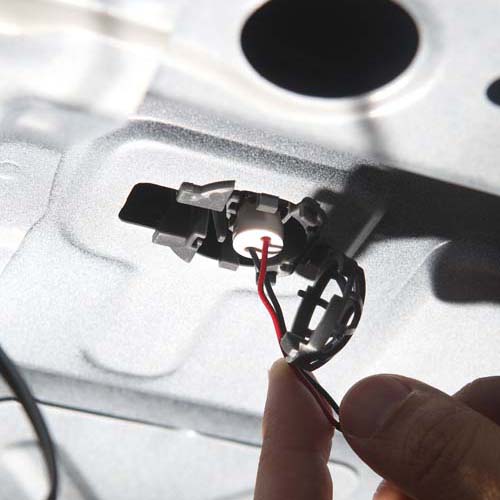

插頭確實安裝接線完成的插頭，就可以裝上行李箱燈座，假若無法發光，將插頭拔下轉向再裝回，應該是極性顛倒所致

另種接線方式若想要簡單行事，可利用已燒損T10燈泡，將線路串接使用，但建議最好能將線組焊接，減少線路干擾

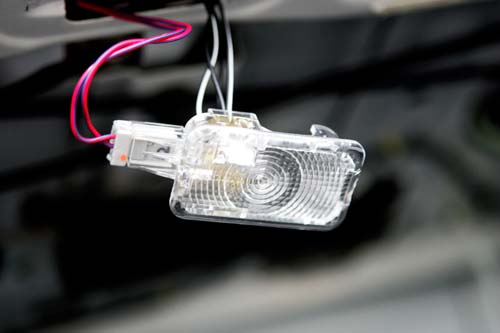

燈泡裝回燈座線路接上燈泡，將燈泡插回燈座內，若燈條不亮時，可能是極性顛倒，將燈泡拔起極性轉向插回便可

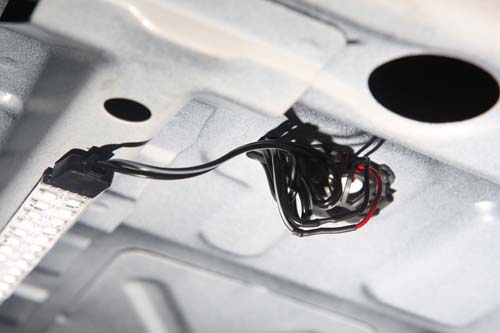

後續收線整理完成測試後，將多餘線組藏至行李箱鈑件縫隙，也可在接線時，將線組長度算準，便可省去收納工序

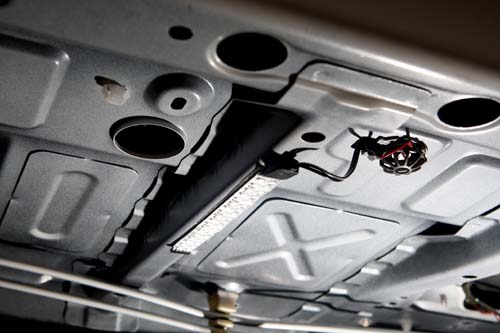

完成！收現過程請小心，不要將線組絕緣皮刮破，那會造成線路與車身鈑件發生搭鐵短路危險狀況。
