OBD-2賽車錶安裝 一個插頭搞定安裝

2017.12.10　 作者：OPTION 　

  • 0
  • 分享



許多賽車的中控檯上都會加裝多顆儀錶，可以讓車艙內充滿濃厚的戰鬥氣息，不過這些儀錶通常不是裝好看的，而是有真正用途的，是來監控引擎運作狀況，例如增壓值、水溫、油溫、油壓或排溫等資訊，而原廠未改的市售車，有加裝儀錶的必要性嗎?筆者認為如果車上沒有水溫錶，或是搭載的引擎為渦輪引擎的話，建議可以加裝一顆多功能的儀錶，來監控愛車，有狀況可提早應變，是不錯的做法。

而這次要加裝的這款賽車錶，對於電力及資訊的取得，是透過OBD-2診斷插頭來獲得，安裝時只要將儀錶固定好、線組布置好，然後插上OBD-2插頭即可完成安裝，相較於過去的產品快速許多。

產品資訊

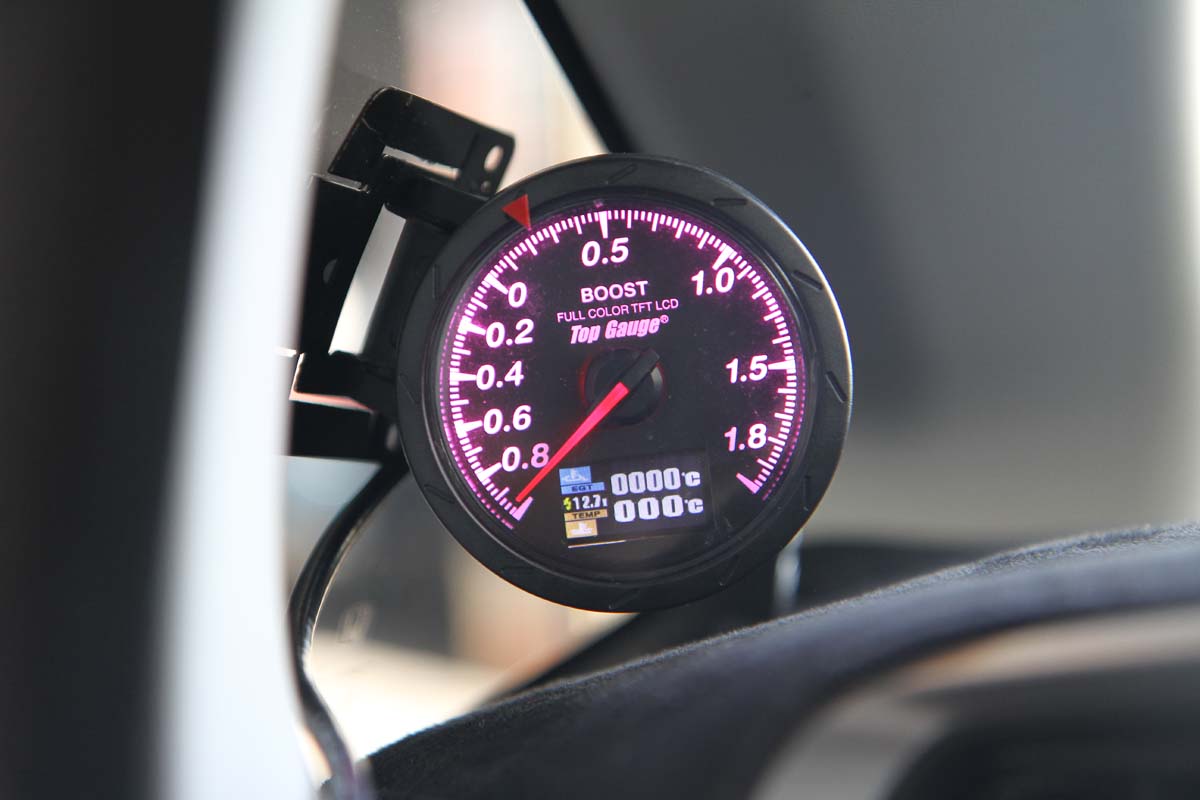

產品名稱：Top Gauge RGB四合一賽車錶

產品提供：精宇科技(02)8667-1177

建議售價：9000元





Check Point

賽車錶安裝過程中，由於電線須通過駕駛座下方到中控檯上，因此電線的收納與固定要特別注意，才不會車開一開電線就掉下來，影響行車安全。





施作步驟

1.先決定好安裝位置，並將賽車錶座固定上去。

2.將門框上的防水膠條拉開，裡頭有空隙可以藏線。

3.將線組繞道中控檯內部，把膠條裝回去。

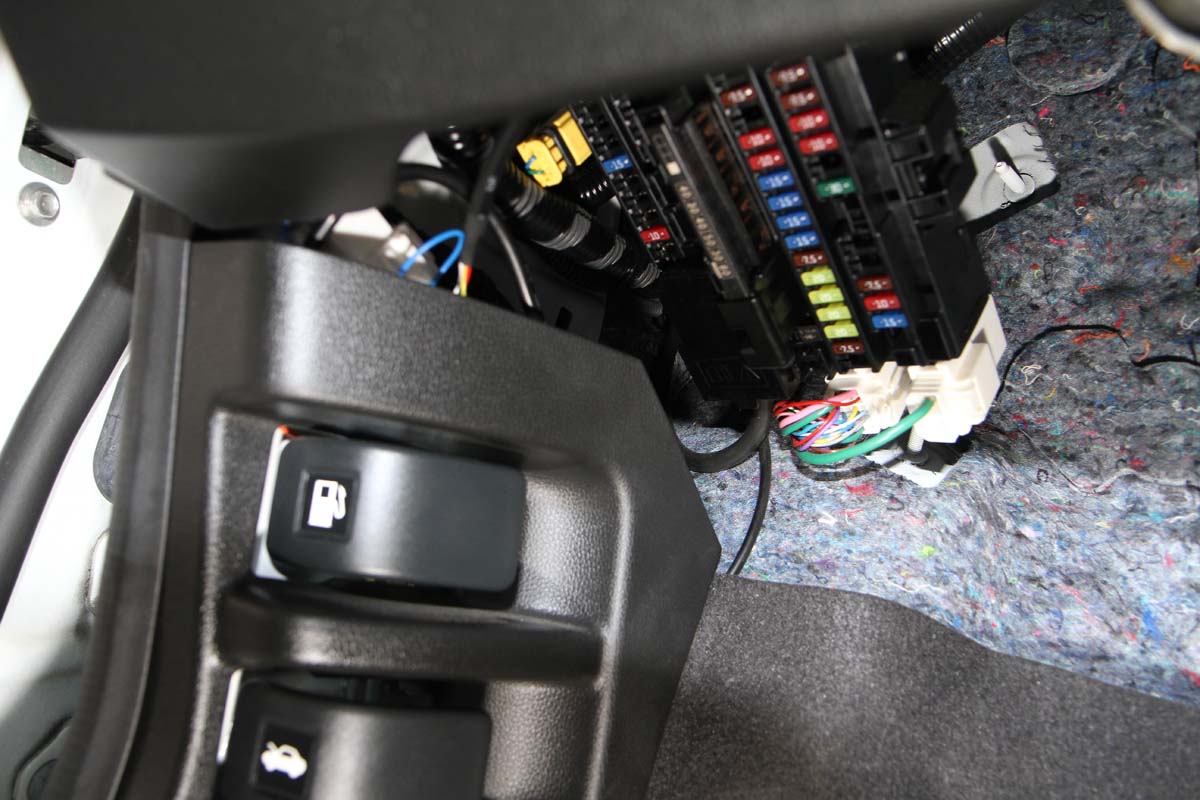

4.將OBD-2診斷插座與原車插頭相連接，有分上下方向性。

5.連接錶頭後方的兩個端子插頭，一樣有區份上下方向性。

6.將賽車錶安裝於錶座內，同時轉動到正確角度。

7.利用控制器進行背光顏色與緊示值設定。

8.這款賽車錶下方還設有彩色液晶螢幕，可提供更多功能選項。
